□住友電装060型HX防水4極Mコネクターのみ(端子別)/4P060WP-HX-M-tr 4P060WP-HX-M-tr

330円(税30円)

在庫状況 在庫178です

購入数
本商品はM側コネクタのみです。
端子、ワイヤーシールは別途お買い求め下さい。
尚、相手側のF側も含まれておりません別途お買い求め下さい。
商品内容
メーカー 住友電装
シリーズ HX
色相 黒色
規格サイズ 060
防水/非防水 防水
M/F M
極数 4
端子 別売
ワイヤーシール

対応端子類は下記のように別途用意しております。
必要な数量をお求め下さい
又、補修用、予備としてもお使いいただけます。
 ↓AVS0.75/AVSS1.25の電線に対応するものとなります↓
■M端子(Mサイズ)1本+Lサイズワイヤーシール1個
 「M060WP-HX-M」

*必要個数をお求め下さい。

↓「Mサイズ端子」と「ワイヤーシール」の組み合わせ↓
■M端子(Mサイズ) 単体
 「M060WP-HX-M-wr 」
■ワイヤーシール(L)青色「WS7165-1565HX-BL」
 電線仕上外径1.75-2.4mm用
AVS0.75/AVSS1.25の電線に対応するものとなります。
■ワイヤーシール(LL)濃黄色「WS7165-1566HX-DYE」
 電線仕上外径2.4-3.0mm用
AVS1.25の電線に対応するものとなります。

↓「Sサイズ端子」と「ワイヤーシール」の組み合わせ↓
■M端子(Sサイズ) 単体
 「M060WP-HX-S-wr 」
■ワイヤーシール(S)空色「WS7165-1563HX-SB」
 電線仕上がり外径(mm) 1.05-1.5
AVSSB/AVSSC0.3の電線に対応するものとなります。
■ワイヤーシール(M)淡緑色「WS7165-1564HX-LGRE」
 電線仕上がり外径(mm) 1.35-1.9
AVSS/AVSSB0.5の電線に対応するものとなります。
■ワイヤーシール(L)青色「WS7165-1565HX-BL」
 電線仕上がり外径(mm) 1.75-2.4
AVS0.5電線に対応するものとなります。

■ダミー栓
 「DP7165-0193HX-GRE」
 端子を使用しない部分に御利用下さい

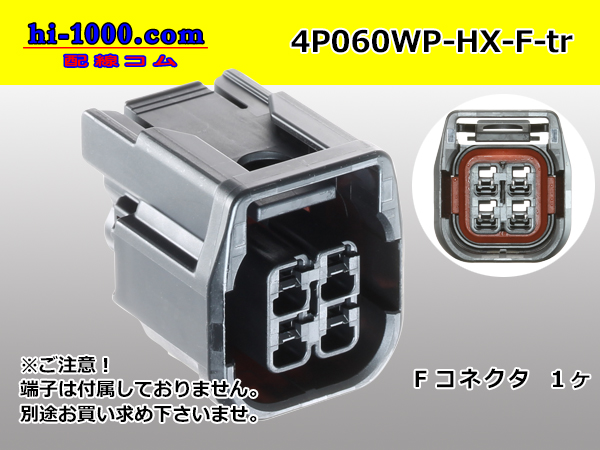

嵌合相手側はこちらです
◆「コネクタのみ」
4P060WP-HX-F-tr
