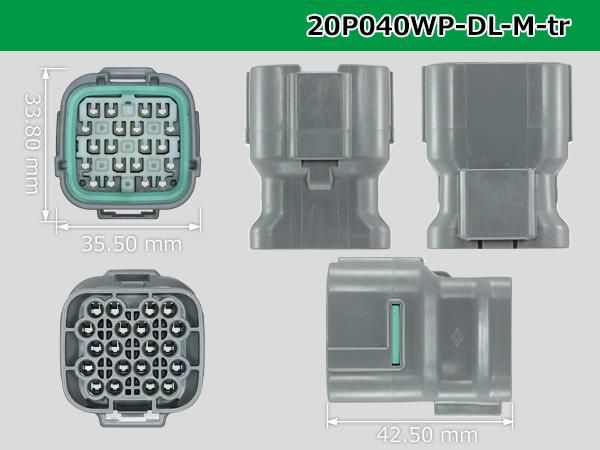

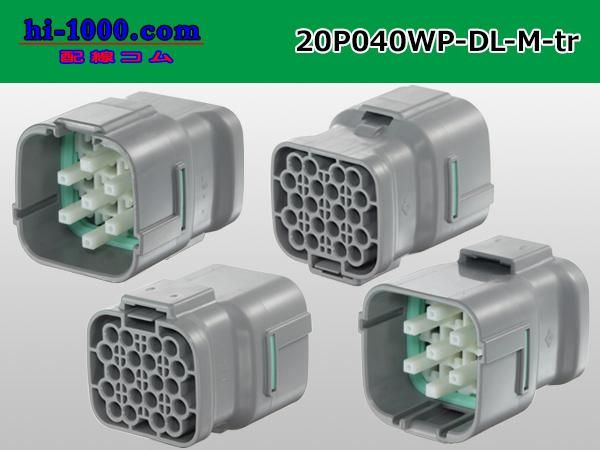

●住友電装040型DL【防水】シリーズ20極M側コネクタのみ(端子別)/20P040WP-DL-M-tr 20P040WP-DL-M-tr

1,210円(税110円)

在庫状況 在庫59です

購入数
住友電装製040型DL防水20極Mコネクタ 本商品はM側コネクタのみです。
M端子、ワイヤーシールは別途使用条件において必要本数分をお買い求めください。
端子を使用しない部分については「ダミー栓」を別途用意しておりますので御利用下さい。
商品内容
メーカー/シリーズ 住友電装 DL
規格サイズ 040
 防水/非防水 防水
色相 灰色
M/F M
極数 20
端子 別売
ワイヤーシール 別売
対応端子類は下記のように別途用意しております。
必要な数量をお求め下さい
又、補修用、予備としてもお使いいただけます。
↓AVSS0.3mm2の電線をお使いの場合↓

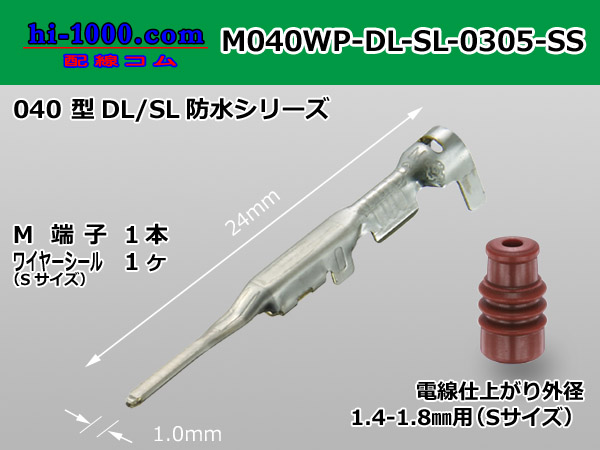

■「M040WP-DL-SL-0305-SS」
 M端子(0.3-0.5㎟)1本とワイヤーシール(Sサイズ)1個
↓AVS0.5mm2の電線をお使いの場合↓

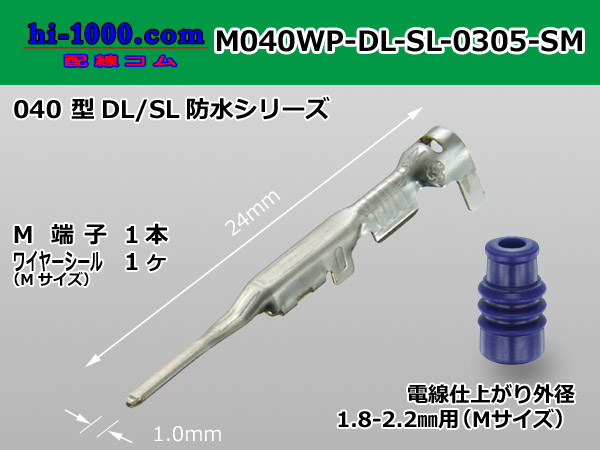

■「M040WP-DL-SL-0305-SM」
 M端子(0.3-0.5㎟)1本とワイヤーシール(Mサイズ)1個
↓AVS0.75mm2の電線をお使いの場合↓

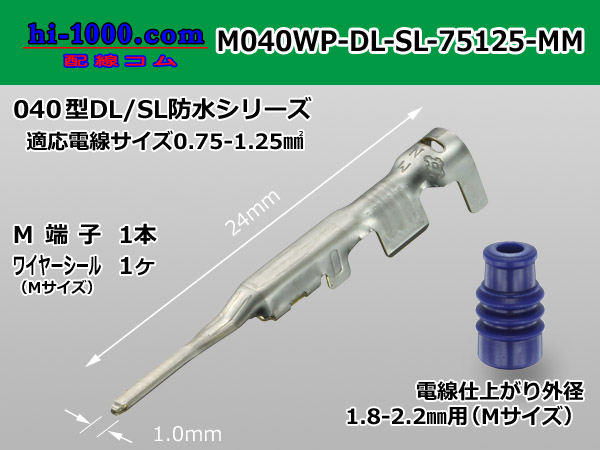

■「M040WP-DL-SL-75125-MM」
 M端子(0.75-1.25
)1本とワイヤーシール(Mサイズ)1個

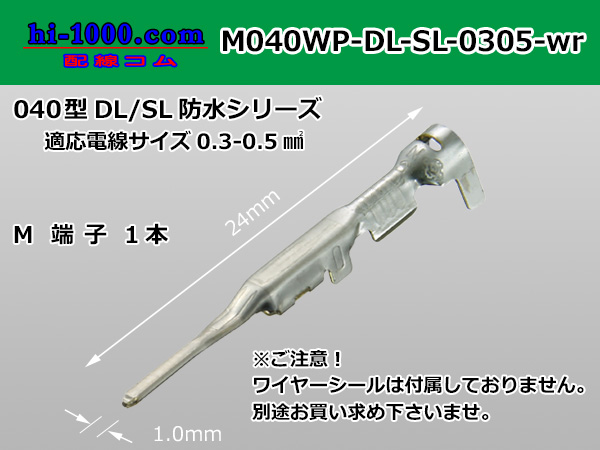

■M端子 単体 「M040WP-DL-SL-0305-wr 」
 適応電線サイズ 0.3-0.5㎟

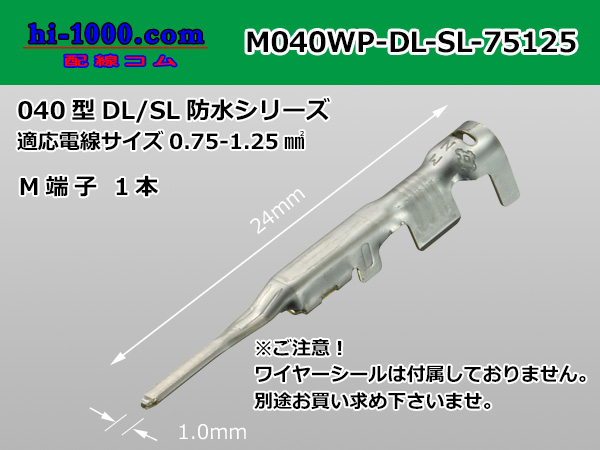

■M端子 単体 「M040WP-DL-SL-75125-wr 」
 適応電線サイズ 0.75-1.25㎟
■DL/SL防水ワイヤシール(Sサイズ)[ベンガラ色]
 「WS7165-0547DL-SL-BNG」
 電線仕上がり外径 1.4-1.8ミリ
■DL/SL防水ワイヤシール(Mサイズ)[青色]
 「WS7165-0548DL-SL-BL」
 電線仕上がり外径 1.8-2.2ミリ
■ダミー栓
 「DP7165-0432-BK」
 端子を使用しない部分に必要でございます

嵌合相手側はこちらです
◆コネクタのみ

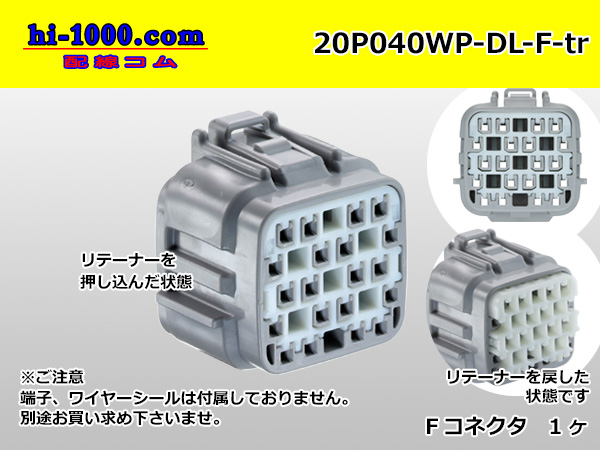

 「20P040WP-DL-F-tr」



==
