商品の規格について（「090」や「025」など）

端子の規格について

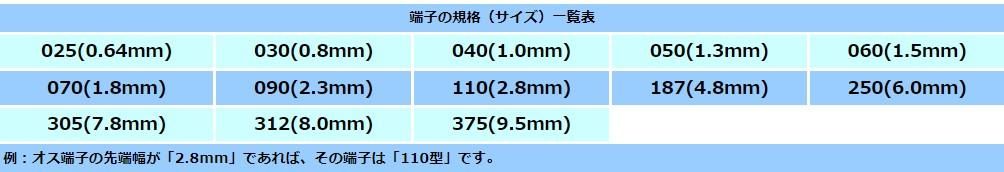

端子の規格一覧表規格と呼んでいるのは「040型」や「090型」といった数値です。

基本的にはM（オス）端子の【先端部の横幅】をインチで表したものです。
※例外として、日本航空電子（JAE）の一部ではM（オス）端子の【先端部の高さ】で表す場合もあります。

ノギスなどを使用してサイズを測り、上記表にて mm → インチに変換してください。

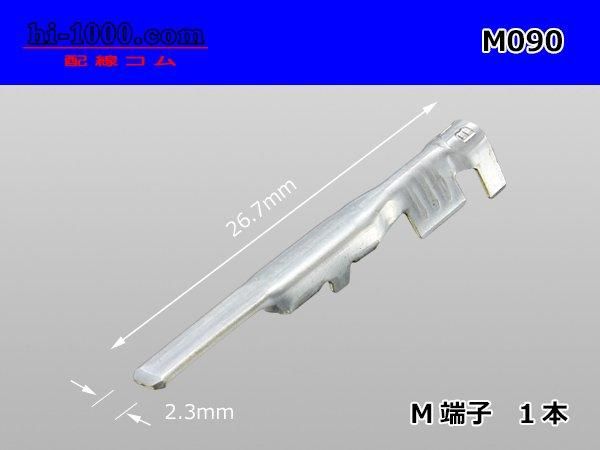

先端部が2.3mmのM端子サンプル画像 M端子の先端部が2.3mmなので、この端子は「090型」です。

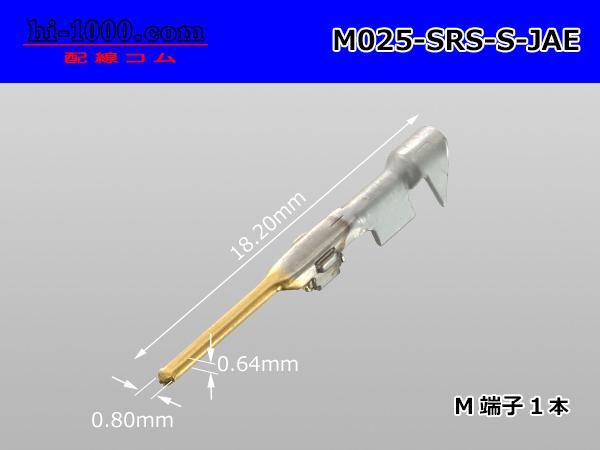

日本航空電子（JAE）の端子画像日本航空電子（JAE）の一部の端子は【先端の高さ】を測ります。
高さが0.64mmなので、この端子は「025型」です。

F側（メス）端子からは規格を判別することはできません。

「090型の端子を挿入するコネクタ（カプラ）」は「090型コネクタ」、
「025型の端子と090型の端子を挿入するコネクタ（カプラ）」は「025-090ハイブリッドコネクタ」と表記しています。

メーカーカタログから検索する方法

端子の規格がわかれば、各企業のホームページカタログから商品を検索することができます。

住友電装様：https://prd.sws.co.jp/components/jp/

矢崎総業様：https://connector.yazaki-group.com/search_spec.html

ただし、上記で検索しても、検索結果が何も出てこないこともあります。
該当の製品が無いことも理由の一つですが、
全てのコネクタ（カプラ）や端子がメーカーのカタログに掲載されているわけではないからです。

掲載がない場合は、当方でも探すのが困難です。
また、運良く特定出来たとしても、仕入れロットが大きかったり、依頼主との契約によって販売が制限されている場合があります。
（上記のような事情が、現実に存在しているカプラでも、入手出来ない理由の一つです。）

そうしたことから、掲載が無いカプラや端子の場合は、他の手段をお考え頂いた方が、費用対効果が高いと思います。

運良くいくつか検索結果が出た場合は、一番右端にある「品番」というところに注目して下さい。
この品番が判明したら、仕入れ出来る可能性が非常に高くなります。
（仕入のロットや納期、予算はまた別問題となります）

「品番」をクリックすると、より詳細な製品カタログがご覧頂けます。
計測した寸法がカタログと合致すれば特定終了です。

「品番」が複数ある場合、「どれを選べば良いか」、や「どう違うのか」に迷われると思います。

製品により品番は異なりますが、「カプラ」の場合、

・極数の違い
・M（オス）とF（メス）の違い（※）
・色の違い
・材質の違い
・形状の違い

などがあります。

カタログの表をじっくりと見比べて、違いを見つけてください。

また、端子の場合は

・使える電線の太さが違う（おおむね3種類くらいあります）
・表面のメッキが違う（金メッキと、すずメッキの違い、など）

の違いがあり、上記2つの組み合わせだけでも、6つの品番が存在します。

コネクタ（カプラー）のM（オス）・F（メス）

そのコネクタ（カプラー）に挿入する「端子」の「M（オス）・F（メス）」の違いで呼んでいます。

M＝Male　F＝Female

M端子が挿入されるコネクタ（カプラー）は「M側コネクタ」と呼ばれ、
F端子が挿入されるコネクタ（カプラー）は「F側コネクタ」と呼ばれます。
コネクタ（カプラー）のロック用の”ツメ”の有無ではありませんのでご注意ください。

リンク先に詳細もございます。ご参考になれば幸いです。
https://www.hi-1000.com/knowledge/knowkapura.htm

＝＝
