コネクタ（カプラ）の特定について

配線コムには、数多くの質問が寄せられますが、その中でも、コネクタのメーカーや品番に関する質問が多くなっております。
ただ残念ながら、当店では特定の車種やオートバイの資料は所持しておらず、車種ごとの配線については全く分からない状態です。

しかし、お手元に現物があるならば、そのコネクタが、どこのメーカーの、どの品番のものかを特定することが出来るかもしれません。

コネクタを特定するにあたり必要な情報

コネクタを特定するためには、様々な情報が必要です。

（１）コネクタの製造メーカー
（２）トヨタ純正品番
（３）製造メーカーの型番
（４）端子の規格
（５）防水or非防水
（６）極数
（７）長さ（奥行き）、幅、高さの寸法

このページでは、特に
（１）コネクタの製造メーカー
（２）トヨタ純正品番
（３）製造メーカーの型番
について詳しく説明していきます。

（１）コネクタの製造メーカー

主要なメーカーの製品であれば、コネクタには、必ず製造メーカーの刻印があります。
下記の画像を参考に、どこのメーカーで製造されているコネクタなのかを確認してください。

メーカー刻印が無い場合、民生品やサードパーティ製のもので、当店ではお取り扱いしていないケースが多いです。

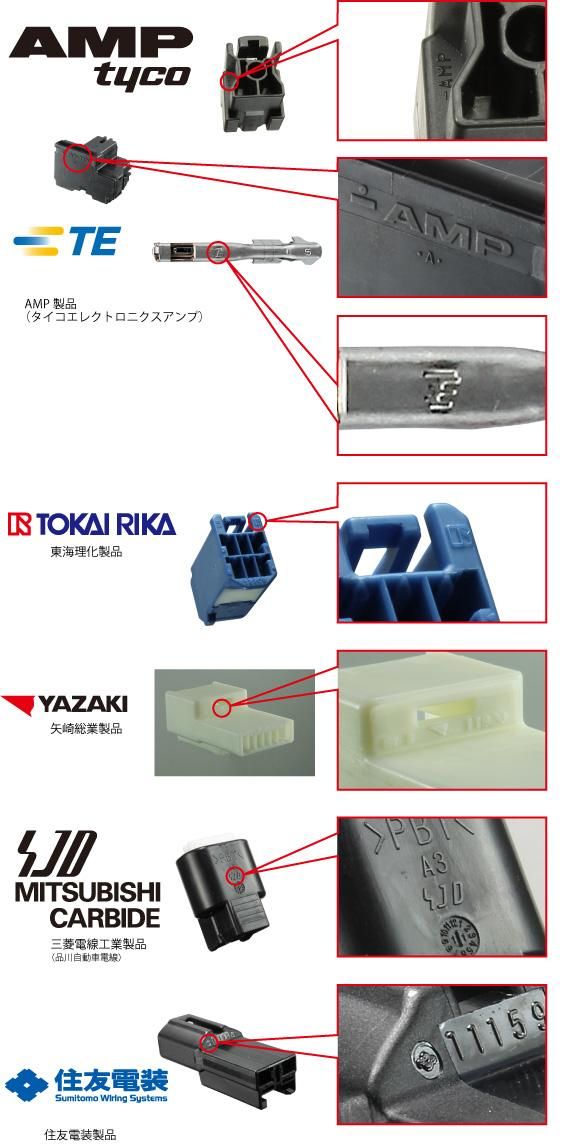

コネクタの刻印位置

（２）トヨタ純正品番

コネクタをよく見ると、5桁の数字の刻印が見つかることがあります。
トヨタ純正品番は「90980-●●●●●」の10桁の数字であることが多く、コネクタに刻印されている5桁の数字は「●●●●●」の後ろ5桁部分です。

この数字がわかれば、コネクタを特定できる可能性が高くなります。

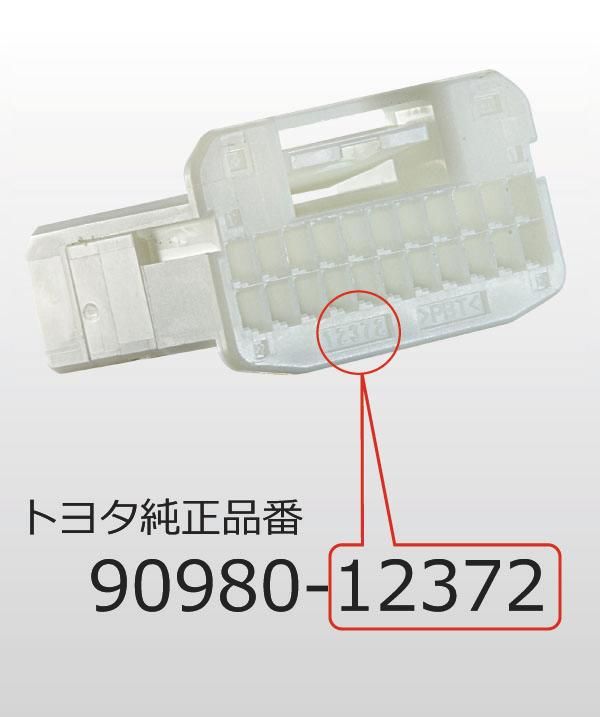

トヨタ純正品番の刻印位置

（３）製造メーカーの型番

コネクタのメーカー品番がわかれば、当店で取り扱いがあるかどうかをすぐに確認できます。

住友電装製品や矢崎総業製品の場合、コネクタのメーカー品番は「○○○○-◆◆◆◆」という4桁-4桁の計8桁の数字です。
後ろに「-△△」の2桁がついて計10桁になることもありますが、この最後の2桁は「色」をあらわす品番であることが多いです。

下記のようなメーカーカタログを利用して、コネクタの規格や極数などから品番を特定することができます。

住友電装製品カタログ
 矢崎総業コネクタカタログ

※当店の商品型番は当店オリジナルのものです。
　メーカーに当店の型番でお問合せをおこなうことはおやめください。

製造メーカー型番についてのご質問に関して

製造メーカーの型番は、当店独自の方法で調査しております。
そのため「1P090-YZ-M-tr の製造メーカーの型番を教えてほしい」という
ご質問には一切お答えできかねます。

なお、お手元に製造メーカーの型番をお持ちで、
「○○○○-◆◆◆◆は1P090-YZ-M-trと同じ商品か？」や、
「○○○○-◆◆◆◆は取り扱っているか？（どの商品か？）」という
ご質問にはお答えいたします。

＝＝
